Рамы, применяемые в шелкографии для крепления трафаретов

Конструкция, состоящая из рамы и трафаретной сетки, имеет определяющее значение для получения высококачественных оттисков, получаемых в результате применения технологии шелкографии. Натяжение сетки критически важно для равномерного и расчетного нанесения краски на материал. Особую роль играет рама. Рама—это силовой элемент, который должен удовлетворять множеству специфических требований.

В первую очередь это сопротивляемость факторам, нарушающим геометрические размеры конструкции. Этими факторами могут быть воздействие окружающей среды (температура, влажность) и физическое воздействие на раму вследствие сильного натяжения сетки, что может повлечь скручивание несущей конструкции и нарушение параллельности сторон.

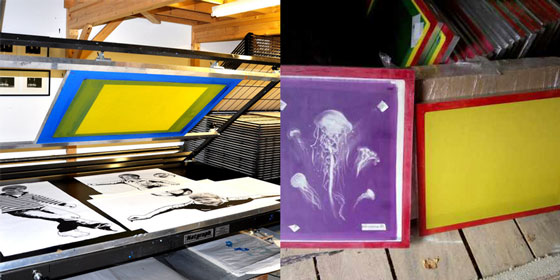

Рамы, применяемые в шелкографии для крепления трафаретов

Факторы, которые необходимо учесть в первую очередь при выборе рамы

Материал рамы и качество ее изготовления являются залогом безотказной и качественной работы.

  • 1. Материал, из которого изготовлена рама, должен обладать коррозионной устойчивостью, а лучше быть химически инертным.
  • 2. Красочные составы, используемые в процессе нанесения оттисков, могут содержать активные химические вещества, которые вступают в реакцию с материалом рамы и способствуют ее повреждению и, как следствие, влекут нарушение целостности ситовой ткани.
  • 3. Рама не должна иметь острых углов и заусениц, ребра жёсткости должны быть закруглены и иметь скосы для равномерного распределения нагрузки от натяжения ткани и исключения угрозы разрыва.
  • 4. Конструкция рамы должна обеспечивать достаточную жесткость, чтобы препятствовать возникновению перекосов от натяжения сетки и гарантировать строгую параллельность сторон.

Типы рам, применяемых в шелкографии

Существует два основных типа рам, которые широко применяются в трафаретной печати:

  • Рамы со встроенным механизмом захвата и натяжения сетки
  • Жесткие нерегулируемые рамы

Рамы с механизмом натяжки удобны, но очень дороги. Жесткая рама может быть изготовлена из разных материалов, среди которых дерево, стальная профильная труба, прокат черных и цветных металлов. При изготовлении жесткой рамы фиксированных размеров нужно обязательно учитывать влияние размера рамы на ее сопротивляемость на изгиб. При одинаковом используемом материале рама большего линейного размера будет изгибаться, и скручиваться сильнее. Поэтому толщина стенок профиля, используемого в качестве несущего материала силового каркаса, должна быть больше по мере роста размеров рамы. Распространенные размеры профилей по толщине стенок от 1мм до 2,5мм, и от 20мм до 40 мм по ширине полки.

Соотношение размеров рамы и ситовой ткани

Работа системы трафаретная сетка/рама включает в себя элемент действия сетки как пружины, когда она подвергается давлению со стороны ракеля, продавливающего через нее краску. Поэтому рабочее поле рамы должно быть больше рабочего поля сетки не менее, чем на 15 см с каждой из четырех сторон. Суммарно, линейные размеры сторон рамы должны превышать расчетный линейный размер изображения на 30 см по обеим координатам.

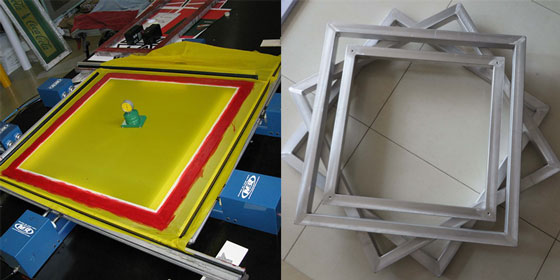

Соотношение размеров рамы и ситовой ткани

Распространенные материалы для изготовления рам

Традиционно, самыми распространенными материалами являются дерево, сталь и алюминий. Наряду с ними существуют рамы из композитных материалов, но их дороговизна и специфика обслуживания пока тормозят их распространение на рынке.

  • — Деревянные рамы вполне пригодны для проведения простых работ, которые не требуют тщательного расчета и проектирования сеточного трафарета. При этом нужно учитывать, что дерево склонно впитывать влагу. Разбухать и склонно к деформации.
  • — Стальные рамы обладают достаточной прочностью и жесткостью, обеспечивают требуемую точность при позиционировании, недороги и технологичны в изготовлении. Недостатком является вес и неудобство использования в случае работы с большими форматами. Если стальную раму не подвергнуть специальной обработке, она подвержена коррозии.
  • — Алюминиевые рамы удобны в обращении, долговечны, легки и прекрасно держат усилие на изгиб в конструкциях малых и средних форм. Большой рамный формат требует увеличенной толщины стенок алюминиевого профиля. Именно эти рамы мы используем для печати визиток шелкографией. Основным недостатком рам из алюминия и его сплавов является высокая стоимость и подверженность воздействию активных химических веществ.
